LNG儲罐的溫度測量和控制方法

發布日期：2017-12-29 作者：http://yougoutao.cn 點擊：

LNG儲罐配備有溫度測量裝置，用于測量內罐（LNG溫度測量）、鋼質罐壁內表面溫度以及罐底溫度。安裝有兩個用于測量產品溫度的溫度顯示器，這兩個溫度顯示器安裝在一個貫穿罐頂和罐底的靜水井內。

從低溫儲罐頂部對罐內LNG溫度及密度進行測量，以監視罐內可能的液泛危險。液泛會導致熱層突然轉移到液體表面，且伴隨產生大量LNG蒸氣。這會導致不容許的過壓危險。

為防發生液泛的可能，液下泵應以旁路運行的方式以最大流量運行，以加大固有的對流，使LNG均勻混合。

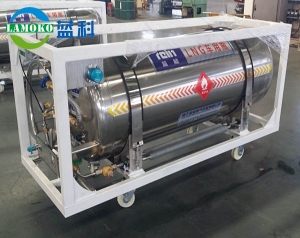

低溫氣瓶

儲罐配備有16個溫度傳感器，且這16個溫度傳感器安裝在一個靜水井內，且高度位置各不相同。溫度在DCS上顯示。相鄰傳感器所測的溫度在DCS上彼此比較，以識別任何溫度層的形成（分層，即較冷層下有一較熱層）。在上述情況下，會發出警報，因?yàn)榇藭r(shí)存在潛在的液泛風險。

在內罐壁上附有8個溫度傳感器，高度位置各不相同。并在內罐底不同的圈上均勻分布有12個溫度傳感器。另外，在環形空間底部附有4個傳感器，且是均勻分布的。

6.3.3密度顯示及控制系統

安裝有一個密度測量裝置，以測量不同深度的LNG密度。正常情況下，通過底部管線對儲罐進行充裝。只有當LNG密度相差極大時，才選擇從頂部充裝。
