液體儲罐

低溫液體儲罐，低溫液體儲槽的結構、型式，近幾年低溫液體市場日益紅火，液氧、液氬、液氮，液體二氧化碳，LNG天然氣銷量大幅增加，所以制氧機副產品這一塊創利十分可觀，成為鋼鐵企業非鋼產品收入重要部分 。低溫液體的生產、貯存、運輸離不開絕熱保溫貯槽，他們被大量的安裝、使用。

絕熱保溫貯槽分為真空粉末絕熱型和常壓粉末絕熱型，粉末絕熱，利用低熱導率的粉末、纖維或泡沫材料來減少熱量傳入。分兩種形式：一種是在大氣壓下應用普通粉末絕熱（堆積絕熱），絕熱層較厚，并充入干燥氮氣維持正壓，以防止水分進入和冷凝，最低可時適用于液氮溫度以上；另一種真空粉末絕熱，即對填裝粉末的空間抽真空，減少了氣體傳熱，同時粉末顆粒也削弱輻射傳熱，使絕熱效果更好。

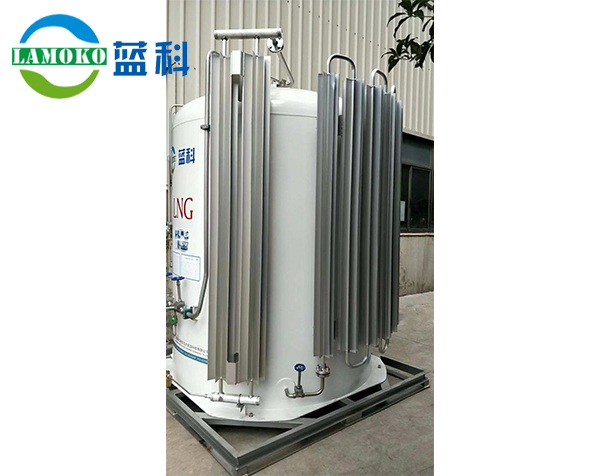

真空粉末貯槽為雙層圓筒結構、內筒及其配管均用奧氏不銹鋼制造，外殼用炭鋼制造，夾層充滿膨脹珍珠巖（又稱珠光砂）同時設置了經過特殊處理的吸附劑，并抽成高真空度（0.5～6Pa），容量為200m3以下。工作壓力較高（四車間鋼包底吹氬兩個儲槽工作壓力為2.0 Mpa），槽外有氣化器，既可使槽內升壓便于充車，又可直接送出壓力氣。按用途可分為固定式和運輸式兩種，固定式主要用于低溫液體的貯存，它安裝在低溫液體的生產地、使用點或供應站；運輸式將低溫液體從生產地或供應站運往使用點，常有陸運、水運等形式，他們分別稱為槽車、拖車及槽船。

常壓粉末貯槽為平底雙層結構，內膽由不銹鋼制造，外殼由碳鋼制造，內膽裝介質，內膽與外殼間的夾層形成一個保冷空間，內膽外殼均為平底結構，罐頂為球缺形。內膽與外殼底部間用泡沫玻璃磚絕熱，夾層用珠光砂絕熱，外殼設有旋轉盤梯，槽頂有操作平臺和安全護欄。容量為200m3以上，國內最大做到2000m3，與國外相比差距甚遠。工作壓力較低，34KPa∽40Kpa左右，充裝靠液體泵或液位差，也可作為氧氣調峰供氣用，當制氧機短暫停車或氧壓低時投用，經泵加壓后通過汽化器汽化送入管網。

低溫液體儲槽的維修：

常見問題分析及處理：儲槽夾層真空度的保持，是儲槽絕熱性能的保證，更是儲槽正常運行的根本保證。在儲槽投入使用后，常見的問題往往是與真空度保持程度有關的。⑴儲槽外面有明顯的大面積“冒汗”、“結霜”?？赡苁怯捎趦Σ蹔A層的管路泄露、珠光砂未填實或其他原因導致夾層真空度破壞而產生的。這需要進行檢查修復，或檢漏，或補充珠光砂，可重抽真空。⑵、儲槽內筒壓力異常升高，安全閥起跳?？赡苁怯捎谝韵氯N原因產生的：a.儲槽夾層真空度被破壞；b.內筒增壓閥失靈，需要對增壓閥進行修理或更換；c.接口下部泄露泄露部位處在不銹鋼與碳鋼外殼焊接處，或銅管與不銹鋼內筒連接處，即異種焊接接頭處，主要是在異種焊接接頭處形成電化學腐蝕。（3）蒸發量變大，真空度變小。可能是珠光砂放氣的緣故。珠光砂在填充時有一定的粒度、溫度要求的。當珠光砂的粒度、溫度不適當時，運行一段時間后，珠光砂就會釋放水蒸氣，使真空度降低，蒸發量變大。 （4）貯槽外筒頂部“冒汗”?？赡苁怯捎谥楣馍熬奂谙虏吭斐傻?。由于投入使用一段時間后，珠光砂下沉，在容器頂部形成空間，局部的絕熱效果明顯下降，導致容器跑冷。在這種情況下，如果蒸發量很大，可以將夾套外筒頂部挖開，補加珠光砂。
