低溫液體儲罐

低溫液體儲罐，低溫液體儲槽的結構、型式，近幾年低溫液體市場日益紅火，液氧、液氬、液氮，液體二氧化碳，LNG天然氣銷量大幅增加，所以制氧機副產品這一塊創利十分可觀，成為鋼鐵企業非鋼產品收入重要部分 。低溫液體的生產、貯存、運輸離不開絕熱保溫貯槽，他們被大量的安裝、使用。

絕熱保溫貯槽分為真空粉末絕熱型和常壓粉末絕熱型，粉末絕熱，利用低熱導率的粉末、纖維或泡沫材料來減少熱量傳入。分兩種形式：一種是在大氣壓下應用普通粉末絕熱（堆積絕熱），絕熱層較厚，并充入干燥氮氣維持正壓，以防止水分進入和冷凝，最低可時適用于液氮溫度以上；另一種真空粉末絕熱，即對填裝粉末的空間抽真空，減少了氣體傳熱，同時粉末顆粒也削弱輻射傳熱，使絕熱效果更好。

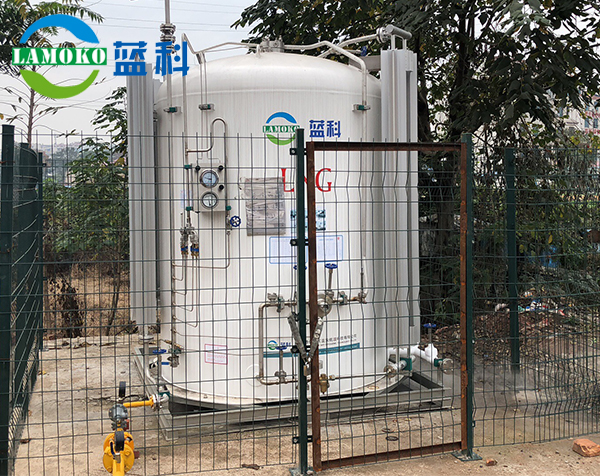

真空粉末貯槽為雙層圓筒結構、內筒及其配管均用奧氏不銹鋼制造，外殼用炭鋼制造，夾層充滿膨脹珍珠巖（又稱珠光砂）同時設置了經過特殊處理的吸附劑，并抽成高真空度（0.5～6Pa），容量為200m3以下。工作壓力較高（四車間鋼包底吹氬兩個儲槽工作壓力為2.0 Mpa），槽外有氣化器，既可使槽內升壓便于充車，又可直接送出壓力氣。按用途可分為固定式和運輸式兩種，固定式主要用于低溫液體的貯存，它安裝在低溫液體的生產地、使用點或供應站；運輸式將低溫液體從生產地或供應站運往使用點，常有陸運、水運等形式，他們分別稱為槽車、拖車及槽船。

常壓粉末貯槽為平底雙層結構，內膽由不銹鋼制造，外殼由碳鋼制造，內膽裝介質，內膽與外殼間的夾層形成一個保冷空間，內膽外殼均為平底結構，罐頂為球缺形。內膽與外殼底部間用泡沫玻璃磚絕熱，夾層用珠光砂絕熱，外殼設有旋轉盤梯，槽頂有操作平臺和安全護欄。容量為200m3以上，國內最大做到2000m3，與國外相比差距甚遠。工作壓力較低，34KPa∽40Kpa左右，充裝靠液體泵或液位差，也可作為氧氣調峰供氣用，當制氧機短暫停車或氧壓低時投用，經泵加壓后通過汽化器汽化送入管網。

低溫液體儲槽的點檢：

貯槽處于工作狀態時，存在著泄漏、超壓、爆炸等潛在危險，若不及時發現處理發生這些事故前的隱患，就會發展成嚴重事故。因此制定完善的點檢制度并認真執行，對確保貯槽安全運行非常重要。貯槽日常點檢主要包括以下內容：

1、閥門、管路是否泄露，殼體是否結霜、出汗。

2、所有閥門是否處于正常啟閉狀態。

3、儀表（液位計、壓力表）工作是否正常，DCS顯示參數與現場一次表是否一致。

4、儲槽壓力是否正常，當壓力接近或等于最高壓力時，需打開放空閥泄壓。

5、液體充滿率是否超過95%。

6、對于常壓粉末絕熱儲槽，密封氣是否正常。（50mmH2O）

7、液氧儲槽附近嚴禁放置易燃、易爆物品及一切雜物。

8、液氧儲槽附近嚴禁煙火。

9、每周至少化驗一次儲槽液氧中乙炔和總烴含量，其中乙炔含量不得超過0.1×

10-6(v/v)，超過時必須及時排放液氧進行置換處理。

10、液氧儲槽接地是否良好。

11、如果不長期停用，要保證罐內有一定量的液體，以免重新冷卻置換罐而用去很長時間。

12、支腿是否損壞，基礎是否下沉、傾斜、開裂，緊固螺栓完好情況，罐體有無變形。

13、定期檢查儲槽的真空度。
